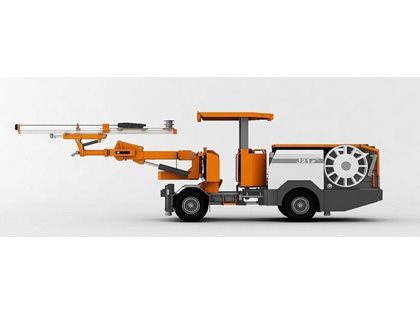

志高牌J21地下掘進臺車

主要特征:適用于地下礦山、隧道開挖的爆破孔和錨桿作業。

功能配置:

采用環保型柴油機驅動行走及定位,電動機驅動鑿巖作業,雙動力匹配設計可實現快速移機及零排放低噪音環保的鑿巖作業環境。配有高效鑿巖機重型懸浮穩定的復合型鉆臂掘進系統,具有高精度自動平行定位及360度翻轉功能,使得鉆機即可用于高精度一次35m2工作面的掘進作業也可用于輔助性錨桿作業等多種用途。

移動功能:

采用高壓閉式液壓系統驅動四輪行走,可實現行走前后兩檔變速,過載爬坡時發動機免熄火功能,可自動適應降速及增大輸出扭矩。雙回路踏板式剎車加緊急制動器可確保行車中的制動安全。整機1.65m的超窄鉸接式重型底盤設計,***小轉彎半徑2.8m,爬坡能力14°,行走速度12Km/h,是為狹窄地下礦山和隧道開挖爆破孔及錨桿鑿巖而專業設計。

系統控制:

鑿巖時自動開孔及作業完成后自動停沖擊、延時3秒沖洗底孔后再自動返回。具有無鑿巖潤滑及沖洗水時自動停沖擊的鑿巖機、鉆具保護功能。******的組合型自動防卡釬系統,可根據巖層結構的不同,自動修整回轉壓力,推進壓力、沖擊壓力,以確保鑿巖作業始終處于******匹配條件下的持續進行。

智能技術:

整機電器系統采用CAN通訊連接技術,模塊化的分區域布局設計, 簡化線路,提高了******性。駕駛倉中的顯示器集中反映了鉆車所有數據并自動報警、儲存、顯示鉆機的運行狀態,使得鉆機單人操作方便,維修故障查詢簡單。

產品特征:

1.推進器:重型鋁合金推進梁,具有很高的抗彎、抗扭強度及防腐性,使用壽命長。推進梁表面覆有不銹鋼皮,運動部件間采用聚四氟乙烯耐磨襯墊,提高使用壽命。
2.鑿巖機:ZY104M鑿巖機帶有雙緩沖減震系統,確保鉆具******的使用壽命。壓力油膜保護和潤滑各結合界面,減少鑿巖機內部磨損。
3.安全頂棚:防落物沖擊的可升降安全頂棚。
4.大容量電纜卷盤:加大容量的電纜卷盤,可實現移機70m的距離無需拆裝電纜。
5.定位支腿:四個重型伸縮液壓支腿用于穩固機身,讓定位更穩更******。
6.操作臺:系統高度集成化,同一區域布置設計,使操作更為便捷。
7.制動系統:專為地下工作環境設計開發了,雙制動系統,除去前后橋輪邊濕式制動外,還增加了前橋主軸濕式制動器及后橋閉式液壓停機制動。

技術參數
鑿孔范圍 41-89 鉆桿尺寸 (R32, R38,T38) 3090/3700/4310
鉆孔深度 2830/3440/4050 ******工作面積(m2) 35
配用鑿巖機
型號 ZY104M 液壓系統壓力 230
沖擊功率(Kw) 20 回轉速度 0-388
******扭矩(N.m) 752 機重(Kg) 170
沖擊頻率(Hz) 60
空壓機
壓力 8 排量(m3/min) 0.3
柴油機
型號 4BTA3.9-C80-Ⅱ(康明斯) 轉速(r/min) 2200
功率(Kw) 60/(2200rpm時) 扭矩(N.m) 380/(1500rpm)
電動機
型號 GN13081501 頻率(Hz) 50
功率(Kw) 55 電壓(V) 380
轉速(r/min) 1475
推進器
總長度 4890/5500/6110 補償長度 1600
推進行程 2830/3440/4050 ******推進提拔力(KN) 15/19
行走
行走速度(km/h) 12/4.5 后橋擺動角(°) ±10
******牽引力(KN) 32 離地間隙 260
爬坡角度(°) 14
鉆臂
平動機構 ****** 推進左右擺角角度(°) ±40
